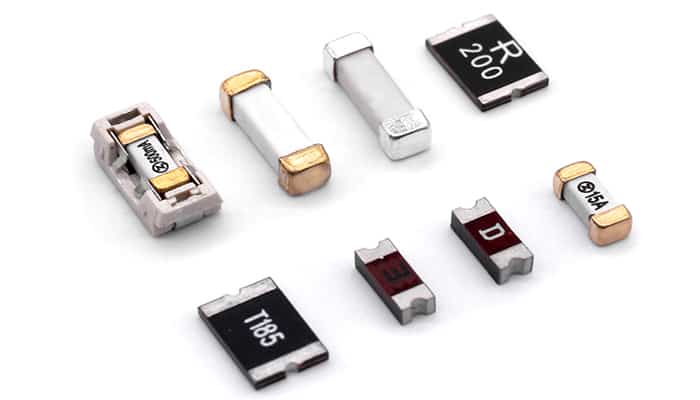

¿Qué es un fusible?
Los fusibles son dispositivos pequeños de seguridad que forman parte de las instalaciones eléctricas, los cuales se funden cuando la corriente alcanza ciertos valores excesivos. Se conforman por una lámina o un filamento hecho de una aleación o de un metal que se destaca por presentar un punto de fusión bajo.
¿Para qué sirve un fusible?
Los fusibles sirven para asegurar la integridad de los dispositivos eléctricos que se encuentran en el circuito, al no permitir el paso de altas corrientes. De manera más específica, ayudan a proteger los sistemas electrónicos de los vehículos, las luminarias, computadoras, cables de baja tensión, electrodomésticos, ventiladores, entre muchos otros.
¿Cómo funcionan los fusibles?
El filamento muy fino que integra a los fusibles, está fabricado en un material metálico susceptible de quemarse ante una subida de tensión o variación. Así que, si se llega a presentar una situación en donde exista una alta tensión, el filamento se quemará y se cortará el suministro de energía eléctrica al resto de la instalación por completo.
Debido a que los estos se encuentran en el principio del circuito, cuando se llegan a quemar, aparte de mantener a salvo a toda la instalación eléctrica, brindan seguridad a las personas evitando un incendio o algún otro factor en donde peligre la vida.
Actualmente, existen fusibles de diferentes formas y materiales. A continuación veamos cuáles son:

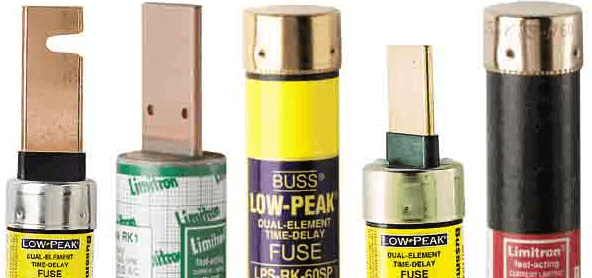

Tipos de fusibles
Diazed
Se coloca en la coronilla roscada, la cual posibilita cerrar el dispositivo y fijarlo a la base del circuito a través de tornillos.
Cilíndricos
Están hechos con material cerámico, el cual es muy resistente a golpes y choques. Dentro de su tubo que tiene forma de cilindro se ubica el filamento que es el que realiza el trabajo de fusible.

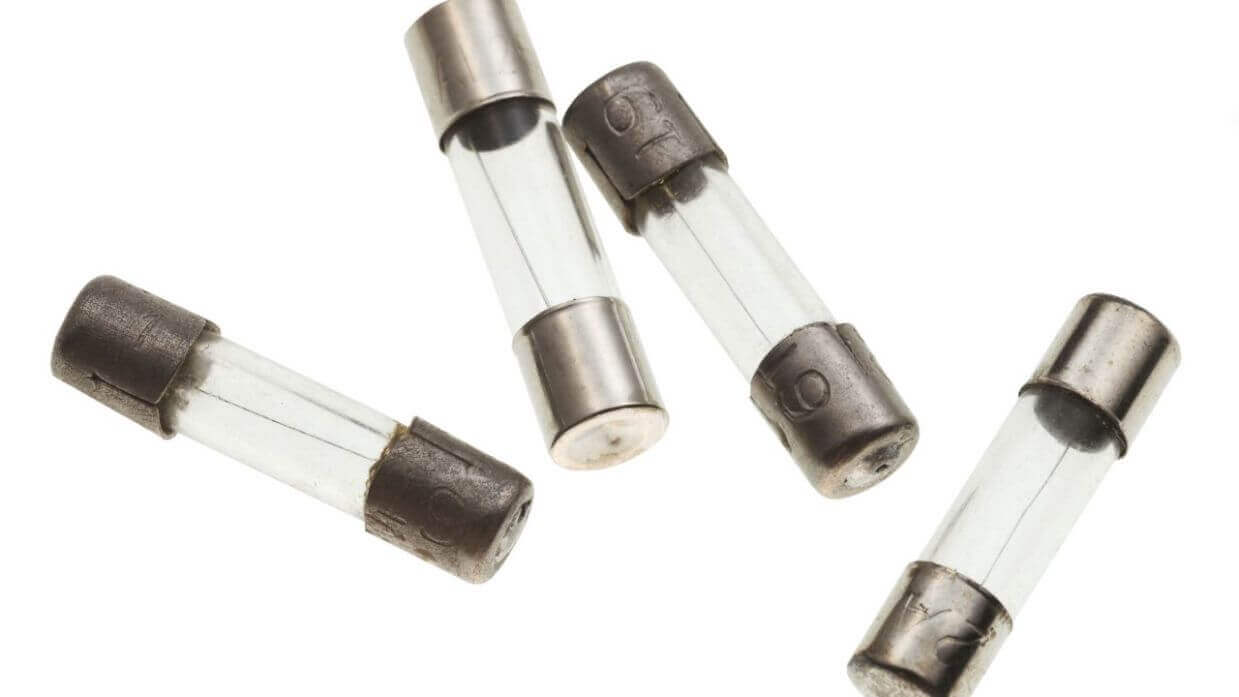

Encapsulado de vidrio
Su revestimiento es de vidrio transparente, por lo que es posible ver el interior fácilmente para verificar la avería al ver el filamento roto. Cuando detecta corrientes superiores se llega a derretir rompiendo el paso de la corriente.
Chicote
Utiliza hilo metálico o plomo, por lo que al identificar un sobrecalentamiento en el circuito se funde.
Tapón enroscable
Suele ser cilíndrico y fabricado de material cerámico. El filamento corazón del fusible va en el interior, disponiendo de un tapón de rosca que permite abrir el fusible y cambiar el filamento dañado.
De cuchillas (fusibles NH)
Estos fusibles tienen un filamento en una carcasa de estructuras y algunos llevan percutor. Se usan en instalaciones de distribución eléctrica como grandes transformadores.
De pastilla
Son parecidos a los fusibles cilíndricos porque por lo regular, están hechos del mismo material, solamente cambian en su funcionamiento
Cartucho
Están hechos de material aislante, se integran en el circuito a través de presión en un soporte de metal. Se sustituyen fácilmente y se suelen integrar en placas y circuitos pequeños.
¿Por qué se queman los fusibles?
Edad
El paso constante de electricidad debilita los fusibles debido a la vibración que menea sus componentes de ida y vuelta a un nivel molecular. Con el transcurso del tiempo se va degradando su calidad y aumenta la probabilidad de que exploten.
Calificación inadecuada
Los fusibles cuentan con calificaciones específicas para manejar cierta cantidad de energía, por lo que si la calificación es menor con respecto al circuito que controlan, existe la probabilidad de que el fusible se queme. La solución para esta situación sería utilizar algunos con un amperaje superior.
Exceso de uso temporal
Los fusibles están hechos para que sus cables se fundan en el momento en que pasan altos niveles de electricidad. También, pueden quemarse por una subida de tensión temporal, causada por algún fenómeno natural, como la caída de rayos.
¿Cómo elegir los fusibles adecuados?
Se debe verificar que el voltaje de funcionamiento sea igual o mayor que la tensión del circuito; cabe mencionar que el fusible puede tener una clasificación más alta, pero no más baja, ya que al aplicar un dispositivo de protección de sobrecorriente puede haber riesgo de incendio. Se tiene que seleccionar un fusible de acción retardada para las cargas inductivas y uno de acción rápida para las cargas resistivas.
Posteriormente, es importante verificar que la capacidad de interrupción del fusible seleccionado sea suficiente para la aplicación del circuito. La capacidad de corto circuito debe ser igual o mayor que la corriente de cortocircuito disponible, un dispositivo de protección contra sobrecorriente debe ser capaz de interrumpir de manera segura la corriente del cortocircuito a la que el equipo puede ser sometido.
Hay que tomar en cuenta que si la corriente de falla supera un nivel más allá de la capacidad del fusible, este podría romperse causando daño adicional. Así que se debe utilizar uno que pueda sostener las mayores corrientes potenciales de cortocircuito.
