Cómo armar un sistema de control completo con un plc compacto con E/S integradas

Armar un sistema de control industrial no tiene que ser un proyecto de meses. Con un PLC compacto con E/S integradas, el proceso es más directo de lo que parece: un CPU que ya trae entradas y salidas incorporadas, módulos adicionales que se apilan sin herramientas y un software de programación gratuito que corre en cualquier PC. El sistema completo puede estar montado en el panel, programado y funcionando antes de que un sistema convencional termine de cablearse.

Este blog recorre cada componente del sistema paso a paso, desde la elección del CPU hasta la interfaz con el operador, para que cualquier ingeniero o integrador pueda visualizar cómo se construye un PLC compacto con E/S integradas completo para una máquina o proceso real.

Índice

Paso 1: elegir el CPU de tu PLC compacto con E/S integradas

El CPU es el cerebro y el punto de partida de cualquier sistema de control. En un PLC compacto con E/S integradas, el CPU ya viene con entradas y salidas incorporadas, lo que significa que para aplicaciones pequeñas puede funcionar solo, sin ningún módulo adicional. Para aplicaciones que necesitan más I/O, los módulos se apilan directamente sobre el CPU con un mecanismo de seguro lateral, sin base ni backplane.

Dentro de la familia Productivity1000 hay dos perfiles de CPU compacto que responden a necesidades distintas:

P1-M412 — el CPU estándar con doble Ethernet

Tiene 16 entradas discretas NPN DC integradas, dos puertos Ethernet independientes, uno para programación y comunicaciones SCADA, otro dedicado para variadores GS y dispositivos de campo, más dos puertos seriales para HMIs y dispositivos Modbus RTU. Es el modelo correcto cuando el sistema es local: todos los dispositivos están cerca del panel y el I/O no necesita ubicarse a distancia. Expandible con hasta 2 módulos adicionales apilados.

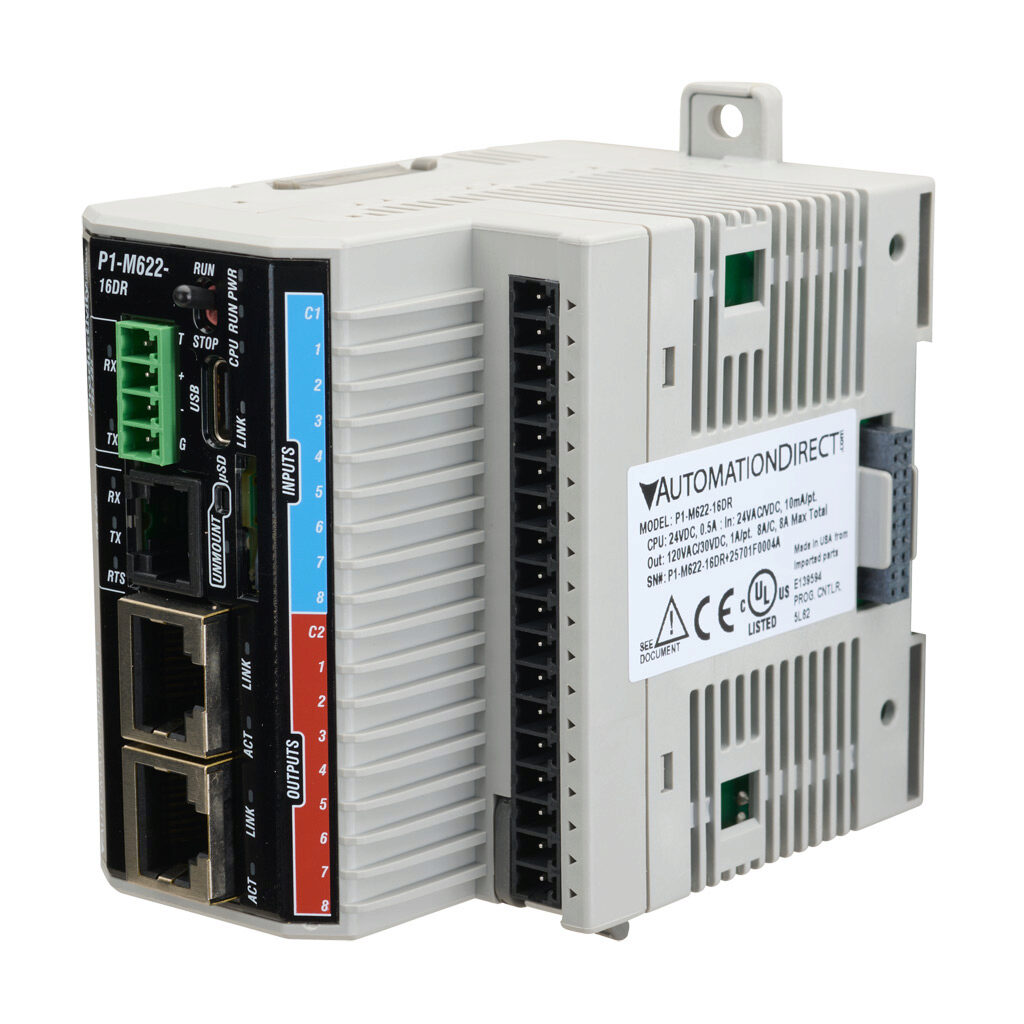

P1-M622 — el CPU con puerto de I/O remoto

Añade un tercer puerto dedicado exclusivamente a I/O remoto: permite conectar hasta 4 bases de expansión remota con 8 módulos cada una — hasta 512 puntos discretos adicionales — a través de cable Ethernet estándar, sin convertidores ni infraestructura especial. También soporta hasta 16 variadores GS en ese mismo puerto. Es el modelo correcto cuando el I/O necesita estar distribuido en distintos puntos de la máquina o la línea, o cuando el número de puntos va a crecer más allá de lo que cabe en el panel local.

Como referencia de productos: P1-M412-16ND3 — CPU Mini PLC, 16 entradas NPN DC, 2 Ethernet, 2 serial, microSD, Modbus TCP/EtherNet/IP/MQTT. P1-M622-16ND3 — mismo perfil con puerto adicional de I/O remoto para P1-RX y variadores GS.

Paso 2: las entradas digitales de tu PLC compacto con E/S integradas

Las entradas digitales son los oídos del sistema: reciben las señales de todos los dispositivos que le dicen al PLC qué está pasando en el proceso. Botones de arranque y paro, sensores de proximidad, finales de carrera, fotoceldas, contactos auxiliares de contactores — cada uno ocupa un punto de entrada digital en el PLC.

El CPU ya trae 16 entradas integradas, que cubren la mayoría de las aplicaciones pequeñas sin ningún módulo adicional. Cuando la aplicación necesita más, el módulo de expansión de entradas discreta agrega 16 puntos NPN DC adicionales en el mismo formato apilable. El tipo NPN — sinking — es el estándar de la mayoría de los sensores industriales en México, compatible con sensores de 3 hilos de cualquier fabricante.

Un detalle práctico importante: cada módulo del Productivity1000 tiene un código QR impreso en la cubierta del cableado. Escanear ese código desde el teléfono lleva directamente al diagrama de conexiones y las especificaciones del módulo — sin buscar manuales, sin páginas de soporte, directamente desde el panel. Es un detalle pequeño que ahorra tiempo real en campo.

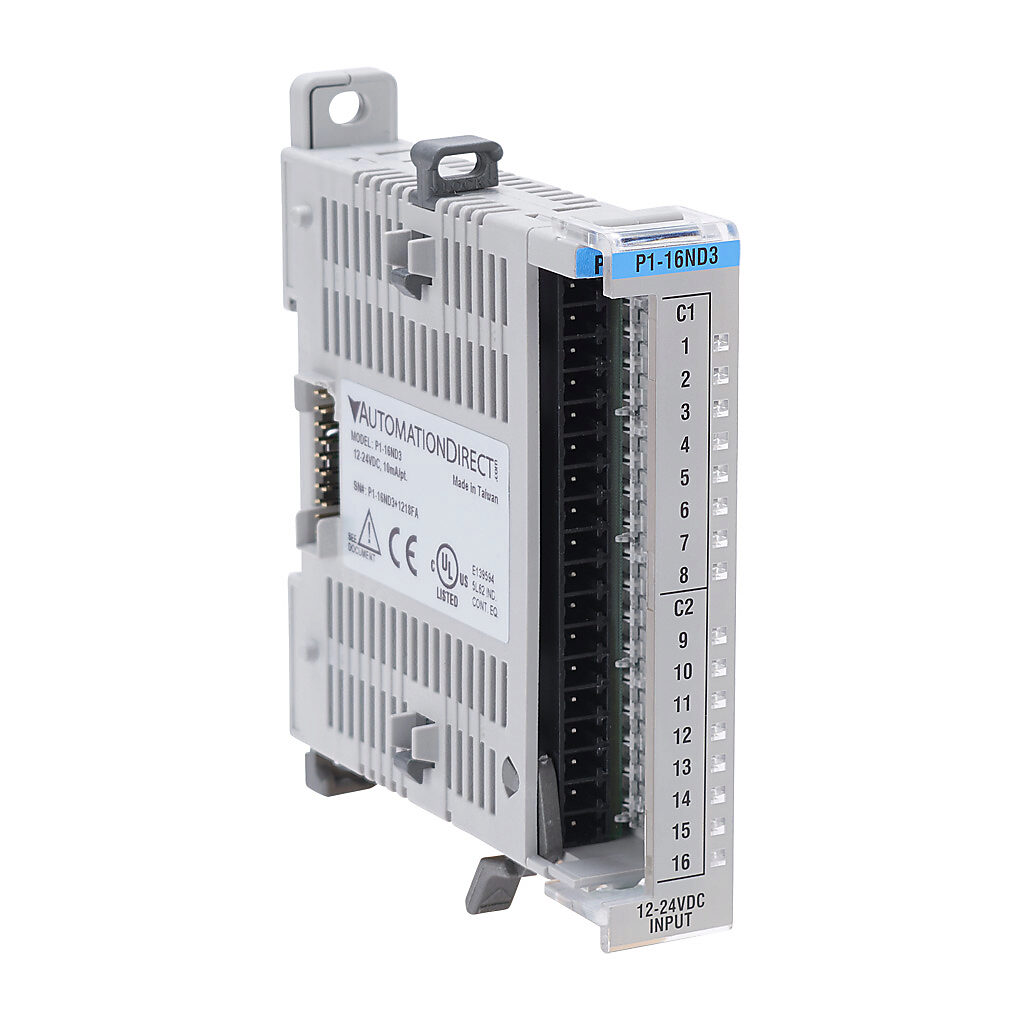

Como referencia de producto: P1-16ND3 — módulo de 16 entradas discretas NPN DC, 12-24 VDC, compatible con sensores de 2 y 3 hilos, indicadores LED por punto, cubierta de cableado con pivote y código QR.

Paso 3: las salidas digitales, los brazos del PLC compacto con E/S integradas

Si las entradas son los oídos, las salidas son los brazos: activan los contactores, los solenoides, las lámparas de señalización, los relés intermedios y cualquier dispositivo que el PLC necesita encender o apagar. Cada salida es un punto que el programa puede controlar individualmente, en cualquier combinación y con cualquier lógica que la aplicación requiera.

Las salidas de transistor sourcing — tipo PNP — son las más comunes en aplicaciones industriales modernas. Tienen mayor velocidad de conmutación que las salidas de relé, mayor vida útil porque no tienen contactos que se desgasten y son compatibles con la mayoría de los actuadores de 24 VDC. La ventaja del transistor sobre el relé se nota especialmente en aplicaciones donde las salidas conmutan frecuentemente — una válvula solenoide que abre y cierra decenas de veces por hora, por ejemplo.

El módulo de 15 salidas transistor sourcing del Productivity1000 incluye protección contra cortocircuito en cada punto — si una carga tiene un problema, el módulo protege al resto del sistema y el PLC reporta el fallo en el programa. Esa protección punto a punto elimina el riesgo de perder todas las salidas del módulo por el fallo de una sola carga.

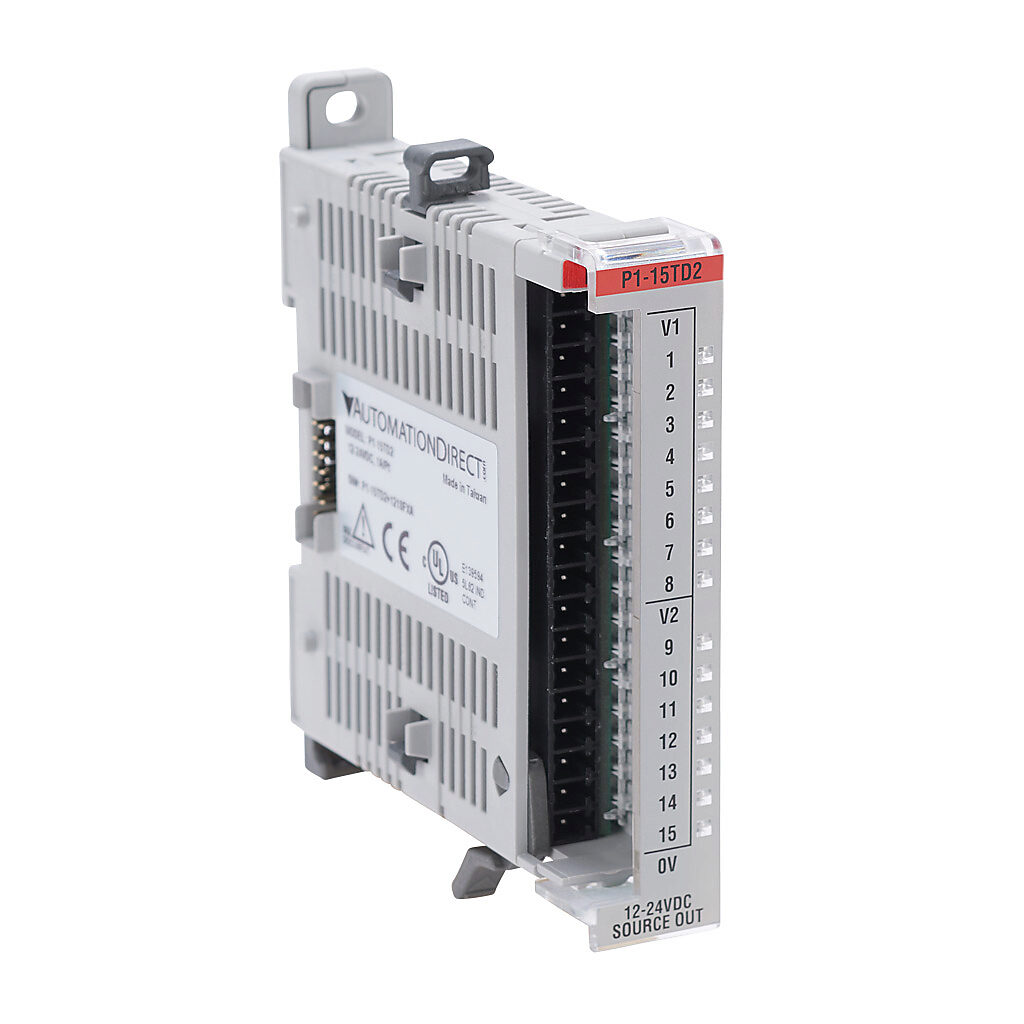

Como referencia de producto: P1-15TD2 — módulo de 15 salidas discretas transistor sourcing PNP, 12-24 VDC, 0.5A por punto, protección contra cortocircuito, indicadores LED por punto, cubierta pivotante con código QR.

Paso 4: botonera o HMI — cómo el operador interactúa con tu PLC compacto con E/S integradas

Un sistema de control sin interfaz de operador es un sistema que el operador no puede usar cómodamente. La elección entre una botonera clásica y una pantalla HMI no es estética — es funcional. Depende de cuánta información necesita ver el operador, cuántos modos de operación tiene el sistema y qué tan frecuente es la intervención humana en el proceso.

Botonera — cuando el proceso es simple y las decisiones son pocas

Una botonera de arranque, paro y paro de emergencia conectada directamente a las entradas del PLC compacto con E/S integradas es suficiente cuando el proceso tiene pocos modos de operación, no necesita mostrar datos al operador y la intervención humana se limita a arrancar, parar y responder alarmas. La botonera es la interfaz más confiable que existe: no tiene pantalla que se dañe, no tiene software que actualizar y el operador no necesita entrenamiento adicional.

HMI — cuando el proceso necesita visibilidad y flexibilidad

Una pantalla HMI conectada por Ethernet o serial al CPU del PLC compacto con E/S integradas abre un mundo diferente: el operador puede ver el estado de cada variable del proceso en tiempo real, ajustar parámetros sin entrar al programa del PLC, cambiar entre recetas de producción con un toque y ver el historial de alarmas sin necesitar a un técnico. La HMI convierte al operador en alguien que entiende el proceso, no solo en alguien que aprieta botones.

El Productivity1000 se comunica con HMIs por RS-232, RS-485 o Ethernet nativo — compatible con la mayoría de las pantallas del mercado sin necesidad de convertidores. La elección entre botonera y HMI no es un tema de presupuesto únicamente — es una decisión sobre cuánto control quieres darle al operador sobre el proceso.

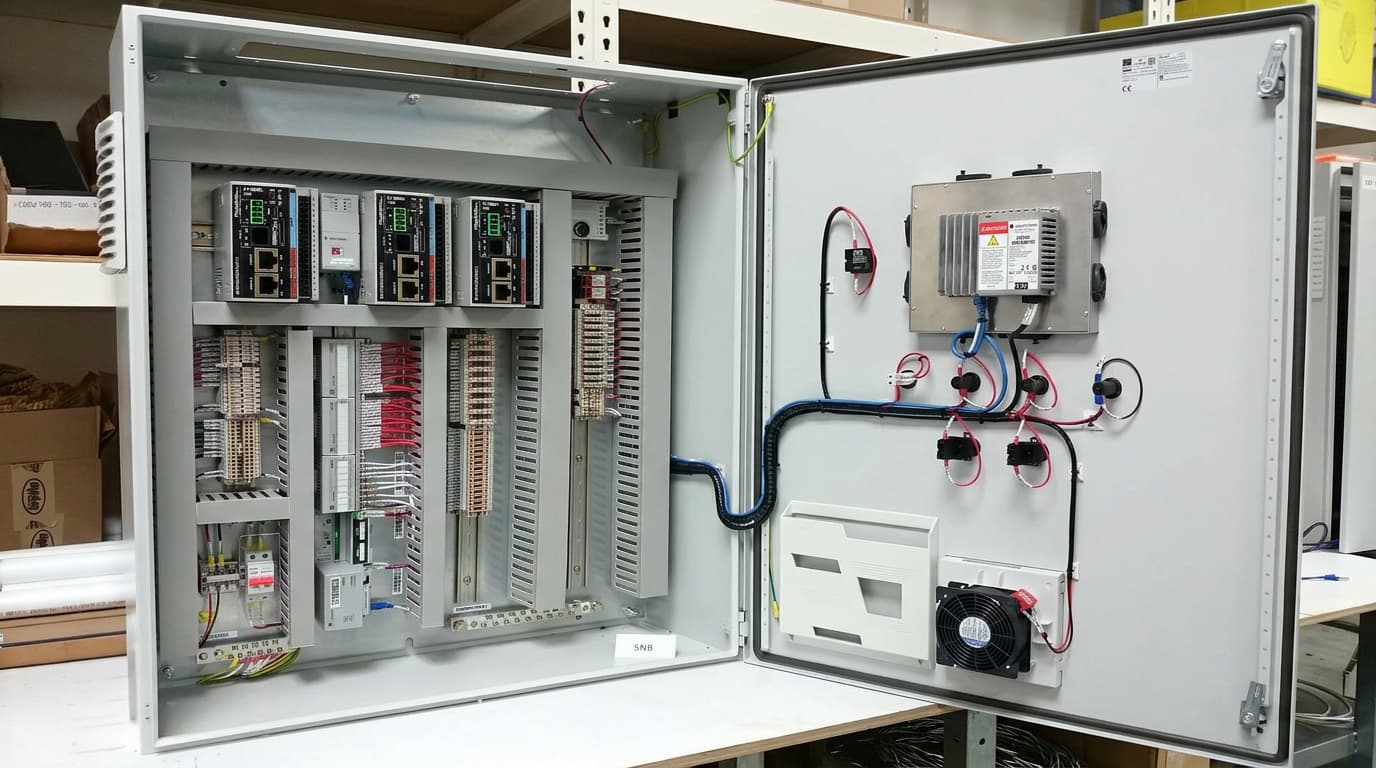

Paso 5: comunicaciones y expansión de tu PLC compacto con E/S integradas

Un PLC compacto con E/S integradas que no puede comunicarse con el resto del sistema es una isla. El valor real de un controlador moderno está en su capacidad de integrarse: reportar datos al SCADA, recibir comandos desde un sistema MES, controlar variadores de frecuencia sin I/O analógico adicional y conectarse a sistemas en la nube para monitoreo remoto.

El Ethernet de programación soporta simultáneamente Modbus TCP, EtherNet/IP y MQTT — los tres protocolos más usados en automatización industrial y IoT industrial. Con MQTT, el PLC puede publicar datos directamente a plataformas en la nube como AWS IoT, Azure IoT Hub o cualquier broker MQTT privado. Eso significa que el mismo PLC compacto con E/S integradas que controla la máquina también puede ser la fuente de datos para el dashboard de producción en tiempo real — sin middleware adicional.

Para sistemas donde el I/O necesita crecer más allá de los módulos locales, el modelo M622 agrega el puerto de I/O remoto que permite distribuir entradas y salidas en distintos puntos físicos de la máquina o la línea a través de cable Ethernet estándar. Sin este puerto, todo el I/O debe estar concentrado en el panel. Con él, el I/O puede estar exactamente donde está el proceso — reduciendo cableado, simplificando la instalación y facilitando el diagnóstico en campo.

Armar un sistema de control completo con un PLC compacto con E/S integradas es un proceso que sigue una lógica clara: el CPU que ya trae entradas integradas, los módulos de expansión apilables para E/S adicionales, la elección entre botonera o HMI según la complejidad del proceso, y las comunicaciones que conectan el sistema con el resto de la planta. Cada decisión tiene su criterio técnico, y entenderlo es lo que diferencia un sistema bien dimensionado de uno que funciona hoy pero queda corto mañana.

En SDI distribuimos la familia Productivity1000 de AutomationDirect y acompañamos el dimensionamiento del sistema desde la selección del CPU hasta la puesta en marcha. Si tienes una aplicación donde estás evaluando un PLC compacto con E/S integradas, hablemos.
