Las 4 variables de proceso que puedes controlar con un plc con entradas analógicas integradas

En un proceso industrial, la mayoría de las variables que importan, temperatura, presión, nivel, flujo, son analógicas. No son señales de encendido o apagado: son valores continuos que cambian con el tiempo y que un sistema de control necesita leer, interpretar y actuar sobre ellos en tiempo real. Para hacerlo, el sistema necesita un PLC con entradas analógicas que pueda recibir esas señales directamente, sin intermediarios.

Hasta hace poco, eso significaba siempre un CPU más un módulo analógico separado. Hoy existe una alternativa más directa: un PLC con entradas analógicas integradas en el propio CPU. La misma unidad que ejecuta el programa, gestiona las comunicaciones y controla los actuadores también lee directamente los transmisores de proceso, sin expansión adicional, sin costo extra de módulo y sin complejidad de configuración adicional.

Índice

Qué es una señal analógica y por qué el PLC necesita entradas específicas para leerla

Una señal discreta es binaria: 0 o 1, abierto o cerrado, encendido o apagado. Una señal analógica es continua: puede tomar cualquier valor dentro de un rango y ese valor cambia con la física del proceso. Un transmisor de temperatura que envía 4 mA cuando hay 0°C y 20 mA cuando hay 100°C está comunicando al sistema exactamente cuántos grados hay en este momento — no solo si está dentro o fuera de rango.

Para que un PLC entienda esa señal, necesita un convertidor analógico-digital (ADC) que traduzca la corriente continua a un valor numérico que el programa puede procesar. Un PLC con entradas analógicas tiene ese convertidor integrado — cada canal de entrada acepta la señal del transmisor directamente y la convierte a un valor de 13 o 16 bits que el programa usa para calcular la variable de proceso real, activar alarmas o ajustar una salida analógica.

El estándar de la industria para transmisores de proceso es la señal de corriente 4-20 mA. Temperatura, presión, nivel, flujo — prácticamente todos los transmisores industriales usan ese rango. Un PLC con entradas analógicas 4-20 mA puede conectarse directamente a cualquier transmisor de proceso sin adaptadores ni convertidores intermedios.

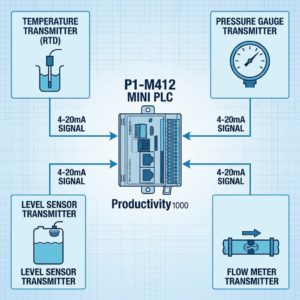

Las 4 variables de proceso que controla un PLC con entradas analógicas

Temperatura

El lazo de control de temperatura es el más común en la industria de proceso. Un transmisor RTD o de termocupla convierte la temperatura a una señal 4-20 mA. El PLC con entradas analógicas recibe esa señal, la escala al rango real de temperatura y la compara con el setpoint del proceso. Si la diferencia activa la salida analógica del PLC hacia una válvula de control o un variador, el lazo está cerrado completamente dentro del mismo CPU — sin módulos de entrada ni de salida adicionales.

Para más detalle sobre los componentes del sistema de temperatura: /blog/control-de-temperatura-industrial

Presión

Los transmisores de presión industrial envían una señal 4-20 mA proporcional al rango de presión configurado. El PLC con entradas analógicas lee esa señal continuamente y puede usarla para activar alarmas de alta o baja presión, controlar una bomba por variador de frecuencia para mantener la presión dentro del rango óptimo, o registrar la presión en la tarjeta microSD para trazabilidad del proceso.

Enlace interno — tipos de transmisores de presión disponibles: /blog/tipos-de-sensores-de-presion

Nivel

Los sensores de nivel analógicos — ultrasónicos, radar de onda guiada o de presión hidrostática — envían su medición continua en 4-20 mA. Con un PLC con entradas analógicas, el nivel del tanque o depósito se monitorea en tiempo real y el PLC puede controlar el llenado, el vaciado o la dosificación automática del contenido según los puntos de consigna programados.

Enlace interno — cómo elegir el tipo correcto de sensor de nivel: /blog/tipos-de-sensores-de-nivel

Flujo

Los flujómetros con salida 4-20 mA — magnéticos, de paleta o de turbina — envían el caudal instantáneo como señal continua. El PLC con entradas analógicas puede usar esa señal para control de dosificación por lotes, para generar alertas de bajo flujo que protejan una bomba, o para calcular el consumo acumulado usando el totalizador de pulsos en paralelo. La salida analógica del CPU puede actuar directamente sobre una válvula proporcional para regulación de caudal.

Enlace interno — tipos de medidores de flujo industrial: /blog/que-son-los-medidores-de-flujo/

P1-M412-4ADL2DAL-1 vs P1-M622-15DD2: cuál PLC con entradas analógicas elegir

Dentro de la familia Productivity1000 Mini hay dos perfiles que responden a necesidades distintas cuando la aplicación involucra señales analógicas:

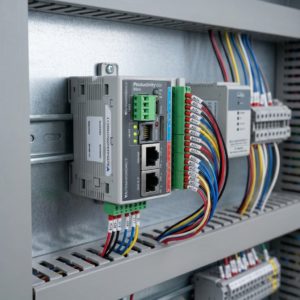

P1-M412-4ADL2DAL-1 — el PLC con entradas analógicas nativas

Este modelo tiene 4 entradas analógicas de corriente (0-20 mA, 13-bit) y 2 salidas analógicas (4-20 mA, 12-bit) integradas directamente en el CPU. Para una aplicación de control de proceso con hasta 4 variables analógicas de entrada — temperatura, presión, nivel y flujo simultáneamente — este modelo es la solución completa sin ningún módulo adicional. Las 2 salidas analógicas permiten actuar sobre válvulas proporcionales o variadores con referencia de velocidad analógica.

P1-M622-15DD2 — cuando necesitas salidas discretas rápidas y expansión remota

Este modelo tiene 15 salidas transistor DC — sourcing — integradas más el puerto de I/O remoto del M622 para expansión hasta 512 puntos adicionales. Es el modelo correcto cuando la aplicación requiere muchas salidas discretas de alta velocidad — electroválvulas, pilotos, relés — y el I/O analógico se agrega mediante módulos de expansión apilables. La combinación M622 + módulo analógico es el camino cuando el I/O analógico necesita crecer más allá de 4 canales.

Como referencia: P1-M412-4ADL2DAL-1 — 4 entradas analógicas 0-20 mA (13-bit) + 2 salidas 4-20 mA (12-bit), doble Ethernet, 2 serial, microSD. P1-M622-15DD2 — 15 salidas transistor sourcing DC + puerto I/O remoto P1-RX, doble Ethernet, 2 serial, microSD.

Cómo se configura el PLC con entradas analógicas en Productivity Suite

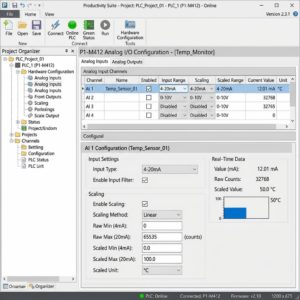

Configurar las entradas analógicas en un PLC con entradas analógicas Productivity1000 no requiere programación de bajo nivel ni cálculos de escalado manual. El software gratuito Productivity Suite detecta automáticamente los canales del CPU y presenta una interfaz de configuración donde el usuario define el rango de la señal (0-20 mA o 4-20 mA), el rango físico de la variable (por ejemplo 0-100°C para temperatura) y el nombre de la etiqueta que va a usar en el programa.

El escalado lineal es automático: cuando el transmisor envía 4 mA, el PLC registra 0°C; cuando envía 20 mA, registra 100°C. En el programa, el ingeniero trabaja directamente con la variable física — grados, PSI, metros, litros por minuto — no con cuentas ADC. Eso simplifica la programación y hace el programa legible para cualquier persona del equipo.

Para las salidas analógicas el proceso es inverso: el programa define el valor físico de la variable de control (por ejemplo 60% de apertura de válvula) y el Productivity Suite lo convierte automáticamente a la señal 4-20 mA correspondiente. El lazo de control completo — leer el sensor, calcular el error, ajustar la salida — se programa en lógica de escalera estándar con las mismas instrucciones PID disponibles en toda la familia Productivity.

Las 4 variables que definen la mayoría de los procesos industriales — temperatura, presión, nivel y flujo — son analógicas. Un PLC con entradas analógicas integradas en el CPU elimina el paso intermedio del módulo de expansión para aplicaciones de hasta 4 canales de entrada: el transmisor se conecta directamente al CPU, el escalado es automático en el software y el programa trabaja con las variables físicas reales. El resultado es un sistema de control de proceso más compacto, más económico y más rápido de poner en marcha.

En SDI distribuimos la familia Productivity1000 de AutomationDirect y acompañamos la selección del modelo correcto según las variables de proceso, el tipo de señal y la arquitectura del sistema. Si tienes transmisores 4-20 mA en tu proceso y estás evaluando un PLC con entradas analógicas, hablemos.
