Cuando un conveyor, una bomba o un ventilador necesitan control automático — arranque por horario, ajuste de velocidad según un sensor, respuesta ante una condición de proceso — la solución tradicional es instalar un PLC externo que le diga al variador qué hacer. El variador ejecuta, el PLC decide. Dos dispositivos, dos fuentes de alimentación, dos configuraciones, dos puntos de falla.
El variador de frecuencia con PLC integrado cambia esa doble implementación. El DURApulse GS4 tiene un controlador lógico interno que puede tomar decisiones de proceso por sí solo — sin PLC externo, sin cableado adicional, sin gabinete más grande. Un solo dispositivo que controla el motor y razona sobre el proceso.
Índice
Qué significa que el variador de frecuencia tenga PLC integrado
Un PLC es esencialmente un ejecutor de lógica: si ocurre A, haz B. Si el sensor de nivel llega al setpoint, arranca la bomba. Si el conveyor lleva 8 horas corriendo, detenlo. Si la temperatura sube de cierto umbral, reduce la velocidad del ventilador. Esa lógica normalmente vive en un dispositivo separado del variador.

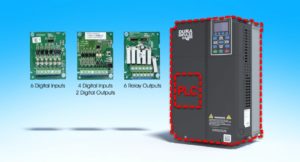

El GS4 tiene esa lógica adentro. El PLC interno del GS4 se programa con software gratuito — el mismo entorno que el ingeniero ya conoce si trabaja con la familia DURApulse. No es un microcontrolador con capacidades limitadas: es un controlador real con entradas y salidas digitales y analógicas, temporizadores, contadores y comunicación con el mundo exterior.
La metáfora es la del copiloto: el variador de frecuencia con PLC integrado no solo acelera y frena el motor según le ordenan — también decide cuándo hacerlo según lo que el proceso necesita. El piloto sigue siendo el operador o el SCADA de la planta, pero el copiloto resuelve las decisiones locales sin necesitar instrucción en cada ciclo.
Lo que el variador de frecuencia con PLC integrado hace en aplicaciones reales
Control de conveyors con lógica de proceso

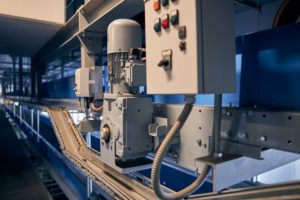

En una línea de conveyors, el variador de frecuencia con PLC integrado puede gestionar la velocidad del motor según la señal de un sensor de presencia, detener el conveyor cuando se detecta un atasco, y reiniciarlo automáticamente cuando la condición se normaliza. Todo eso sin que el PLC principal de la línea intervenga en cada ciclo — el GS4 resuelve la lógica local y solo reporta al sistema superior cuando hay algo relevante que comunicar.
Control de bombas en cascada
El GS4 puede controlar hasta 8 motores de bomba en modo cascada o cíclico — uno con el variador, el resto con contactores manejados por las salidas de relé del propio drive. El sistema balancea el uso entre bombas para distribuir el desgaste, escala la capacidad de bombeo según la demanda y maneja la transición entre motores de forma automática. Sin PLC externo, sin módulos adicionales: todo está adentro del variador.
PID para control de proceso
El PID integrado del GS4 recibe la señal de un sensor de presión, caudal, temperatura o nivel y ajusta la velocidad del motor automáticamente para mantener el setpoint del proceso. El variador se convierte en un controlador de proceso completo — no solo mueve el motor, sino que mantiene una variable del proceso dentro del rango deseado sin intervención del operador.
Comunicación con SCADA vía BACnet
El GS4 tiene BACnet integrado de fábrica — el protocolo estándar de gestión de edificios y plantas industriales. Eso significa que el variador puede integrarse directamente al sistema SCADA o BMS sin gateway intermedio. Para plantas que ya operan en BACnet, el GS4 aparece en la red como cualquier otro dispositivo del sistema — sin configuración especial, sin módulo adicional.
Especificaciones técnicas del DURApulse GS4-25P0
| Parámetro | Valor verificado |
| Modelo | GS4-25P0 — DURApulse GS4 Series |
| Voltaje de entrada | 230VAC trifásico (5HP) — 230VAC monofásico (2HP) |
| Modos de control | SVC (sensorless vector) y V/Hz |
| PLC interno | Sí — con software gratuito, lógica configurable |
| Control de bombas | Hasta 8 motores en cascada o modo cíclico |
| PID | Integrado — control de presión, caudal, temperatura o nivel |
| Comunicación de fábrica | RS-485 con Modbus RTU y BACnet integrados |
| Comunicación opcional | EtherNet/IP y Modbus TCP vía tarjeta opcional GS4-CM-ENETIP |
| SCCR | 100kA — apto para paneles con alta corriente de cortocircuito |
| STO | Safe Torque Off integrado |
| Actualización firmware | Módulo 3-en-1 USB: actualiza drive, keypad y tarjeta de comunicación |
| Protección de tarjetas | Recubrimiento conformal en todos los circuitos |
| Enclosure | NEMA 1 (IP20) — Frame A |
| Reinicio automático | Sí — speed search para atrapar el motor en movimiento tras una caída de tensión |
El módulo 3-en-1 y la mantenibilidad del variador de frecuencia con PLC integrado
Uno de los argumentos en contra de los variadores con funciones avanzadas es la complejidad del mantenimiento: si falla el firmware, si hay que actualizar la comunicación, si el keypad requiere una nueva versión — cada uno de esos procesos podía ser una tarea separada. El GS4 resuelve eso con el módulo 3-en-1: un único puerto USB desde el que se actualiza el firmware del drive, el firmware del keypad inteligente y el firmware de la tarjeta de comunicación. Una sola conexión, tres actualizaciones.
El diseño modular también simplifica el mantenimiento preventivo: los ventiladores son reemplazables sin herramienta especial, las tarjetas de opción se insertan y extraen por ranura, y el sistema de autodiagnóstico del GS4 identifica componentes en condición degradada antes de que fallen. En una línea de producción, eso se traduce en mantenimiento programado en lugar de paros no planificados.
Cuándo el variador de frecuencia con PLC integrado es la elección correcta
El GS4 es la elección correcta cuando:
- La aplicación requiere lógica local — decisiones que el variador puede tomar sin esperar instrucciones del PLC principal de la planta
- El presupuesto o el espacio no justifican un PLC externo adicional para una aplicación de una sola máquina o una estación individual
- El sistema de gestión de la planta opera en BACnet y se necesita integración directa sin gateway
- Se necesita control de múltiples bombas en cascada sin hardware adicional
- El proceso requiere PID automático para mantener una variable de proceso — presión, caudal, nivel — sin intervención del operador
- El entorno industrial requiere 100kA de SCCR para cumplir con los códigos eléctricos del panel
Para aplicaciones que requieren EtherNet/IP nativo de fábrica sin tarjeta adicional — líneas con PLC que ya operan en red EtherNet/IP, motores de imán permanente o frecuencias de salida hasta 590 Hz — el Toshiba AS3 (VFAS3-4037PC) es el complemento natural del portafolio en 460VAC.
El variador de frecuencia con PLC integrado no es un variador con funciones de adorno — es un dispositivo que elimina hardware real, reduce el cableado del panel y simplifica el diseño del sistema de control en aplicaciones donde la lógica de proceso puede vivir junto al motor en lugar de en un gabinete separado. El DURApulse GS4 lleva eso al límite: PLC interno, PID, control de 8 bombas, BACnet, 100kA SCCR y actualización de firmware en un solo puerto USB.
En SDI distribuimos el GS4 y acompañamos el dimensionamiento técnico para que el variador de frecuencia con PLC integrado resuelva tu aplicación sin hardware adicional.
